广播级3G-SDI一进四出分配器 1x4分屏器技术解析与应用指南

在专业视频制作与广播领域，信号的稳定分配与高质量传输是保障节目制作安全与效率的核心环节。SDI（Serial Digital Interface）作为行业标准接口，其分配器设备扮演着至关重要的角色。本文将深入探讨广播级3G-SDI一进四出分配器（1x4分屏器/4口1进4出）的技术特性、性能优势及典型应用场景，为专业人士提供选型与使用参考。

一、产品概述：什么是3G-SDI 1x4分配器？

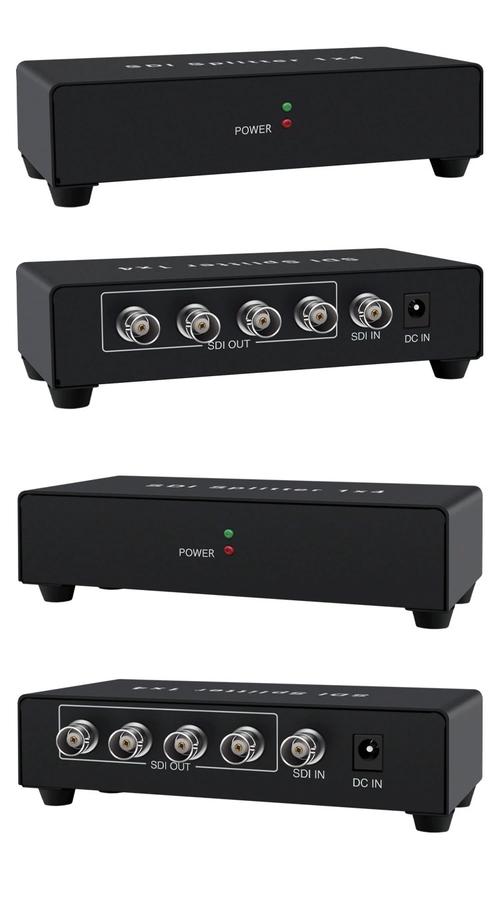

3G-SDI 1x4分配器是一种将单路3G-SDI输入信号无损复制为四路完全相同输出的专业视频设备。其核心功能是实现“一进四出”，即1路输入、4路输出，俗称“分屏器”或“四分器”。与普通AV分配器不同，广播级3G-SDI分配器严格遵循SMPTE标准，支持高达3Gbps的数据传输速率，可承载1080p 60Hz的高清视频信号，并向下兼容HD-SDI（1.5G）和SD-SDI（270M），确保从标清到高清的广泛适用性。

二、核心技术特性与性能指标

1. 信号标准与速率支持

• 遵循SMPTE 424M、292M、259M标准，支持3G-SDI（2.970Gbps/2.970/1.001Gbps）、HD-SDI（1.485Gbps）及SD-SDI（270Mbps）。

• 自动线缆均衡：输入端通常具备自适应均衡功能，可补偿长距离传输带来的信号衰减，使用优质同轴电缆时，3G信号输入距离可达100米以上，HD信号可达200米以上。

1. 输出性能与时钟恢复

• 多路输出：1路输入分配至4路输出，每路输出均经过独立的电缆驱动器，确保信号幅度稳定、眼图清晰。

• 时钟恢复（Reclocking）：广播级设备内置时钟恢复电路，可对输入信号进行整形和重新定时，有效消除抖动（Jitter），防止信号劣化累积，保证输出信号的高质量。部分高端型号支持对非标信号或嵌入式音频的透明传输。

1. 接口与物理规格

• 标准BNC接口：75Ω阻抗，符合专业视频设备互联规范。

• 紧凑型设计：常见为1U机架式或便携式迷你盒子，便于系统集成或现场使用。

• 电源冗余：部分广播级型号支持双电源输入，提高系统可靠性。

1. 广播级品质保障

• 低抖动：输出抖动通常小于0.2 UI，满足严苛的广播环境要求。

• 高隔离度：各输出端口间具有高隔离度，避免相互干扰。

• 宽温度工作范围：适应演播室、转播车、户外制作等多样化环境。

三、典型应用场景

1. 多屏显示与监看
在演播室或控制室，将一路摄像机或切换台输出分配给多个监视器、视频墙或导演监视器，实现同步监看。1x4分配器可同时驱动4台监视器，且画面无延迟、无画质损失。

2. 信号路由与冗余备份
将主信号分配至主备切换台、录像机、监视器及传输链路，构建冗余系统。当主路出现故障时，可快速切换至备用路，保障直播安全。

3. 转播车与现场制作
在转播车内部，需将PGM（节目）信号分配至录像、监测、微波传输及卫星上行等多个环节。广播级3G-SDI分配器凭借其高可靠性和时钟恢复功能，成为车栽系统的标准配置。

4. 后期制作与审片
在后期机房，将工作站输出信号分配至专业监视器、投影仪和示波器，满足多岗位同步审看和技术监测需求。

四、选型与使用建议

1. 确认信号格式：根据实际需求选择支持3G-SDI的型号，若仅需HD-SDI，可考虑成本更低的HD版本，但3G版本具备更好的未来兼容性。
2. 检查均衡与时钟恢复：对于长距离传输或级联使用，务必选择带自适应均衡和时钟恢复功能的广播级产品，以确保信号完整性。
3. 考虑机架与供电：固定安装建议选用1U机架式，现场便携可选迷你型；关注电源是否支持冗余或宽电压输入。
4. 品牌与售后：选择知名广播设备品牌，确保产品经过严格测试，并提供完善的技术支持与保修服务。

五、

广播级3G-SDI一进四出分配器虽是小巧的设备，却是专业视频系统中不可或缺的“信号枢纽”。其稳定的性能、标准的兼容性和广播级的品质，直接关系到整个制作流程的可靠性与效率。随着4K/8K超高清的发展，12G-SDI分配器已崭露头角，但3G-SDI在当前高清制作领域仍是主流。正确选型与合理使用1x4分配器，将为您的视频系统构建坚实可靠的信号传输基础。
